电线电缆的平方盘算要领

2018年03月08日 08:59:17 浏览量： 文章泉源：PA尊龙凯时电线

电线几平方是国家标准划定的的一个标称值，，，，，，电线的平方现实上标的是电线的横截面积，，，，，，即电线圆形横截面的面积，，，，，，单位为平方毫米，，，，，，是用户凭证电线电缆的负荷来选择电线电缆的。。。。。
电线的规格在国际上常用的有三个标准：划分是美制（AWG）、英制（SWG）和PA尊龙凯时（CWG）。。。。。
一、电线审查电线电缆平方数要领：
电线电缆平方盘算要领
几平方是国家标准划定的的一个标称值，，，，，，几平方是用户凭证电线电缆的负荷来选择电线电缆。。。。。
电线的平方现实上标的是电线的横截面积，，，，，，即电线圆形横截面的面积，，，，，，单位为平方毫米。。。。。
1、整捆的新线，，，，，，包装外貌会有线的标签，，，，，，清晰标注线的品牌、型号、线径（电线的平方数）
2、有些大品牌的电线在绝缘层上印有品牌、型号、线径（电线的平方数）。。。。。
3、关于没有标注的电线，，，，，，履历富厚的电工可以通过目测，，，，，，看出电线的平方数。。。。。

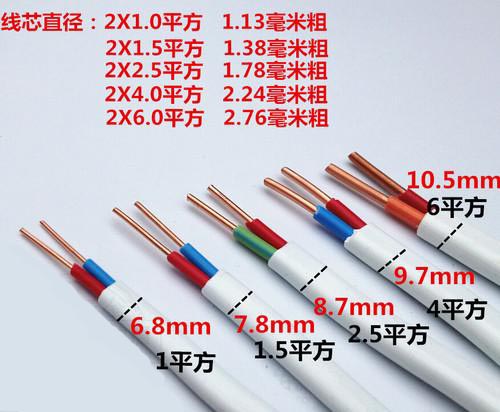

4、没有履历的人，，，，，，若是要判断电线的粗细（平方），，，，，，可用游标尺丈量电线的直径，，，，，，然后求出截面。。。。。
若是要判断电线的粗细（平方），，，，，，可用游标尺丈量电线的直径，，，，，，然后求出截面
截面的盘算公式：S=半径的平方R??×π（R为电线的半径）
好比直径1.76的线，，，，，，就是1.76÷2×3.14=2.76平方≈2.5平方，，，，，，（取近似值）。。。。。
若是你是要选择电线的巨细，，，，，，一般是先凭证用电器的功率巨细算出电流，，，，，，然后凭证电流在查电工手册即可，，，，，，这样较量准确。。。。。
若是是单芯的就可以量一下其直径，，，，，，然后得出半径
凭证面积的公式S=半径*半径*3.14
就可以知道该电线的横截面积，，，，，，而有些线是由多条线芯组合扭在一起的，，，，，，这样就不可用单芯的要领去算了，，，，，，只能是按这条电线中多条线的其中一条去接单芯线算，，，，，，然后再乘以线的股数就可以。。。。。
公式为S=半径*半径*3.14*N，，，，，，其中N为扭成这条电线的数目！
二、电线电缆的平方盘算要领
一般来说，，，，，，履历载电量是当电网电压是220V时间，，，，，，每平方电线的履历载电量是一千瓦左右。。。。。
铜线每个平方可以载电1-1.5千瓦，，，，，，铝线每个平方可载电0.6-1千瓦。。。。。因此功率为1千瓦的电器只需用一平方的铜线 就足够了。。。。。
详细到电流，，，，，，短距送电时一般铜线每平方可载3A到5A的电流。。。。。散热条件好取5A/平方毫米，，，，，，欠好取3A/平方毫米。。。。。
换算要领：
知道电线的平方，，，，，，盘算电线的半径用求圆形面积的公式盘算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
知道电线的平方，，，，，，盘算线直径也是这样，，，，，，如：
2.5方电线的线直径是：2.5÷ 3.14 = 0.8，，，，，，再开方得出0.9毫米，，，，，，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。。。。。
知道电线的直径，，，，，，盘算电线的平方也用求圆形面积的公式来盘算：
电线的平方＝圆周率（3.14）×线直径的平方／4
电缆巨细也用平方标称，，，，，，多股线就是每根导线截面积之和。。。。。
电缆截面积的盘算公式：
0.7854 × 电线直径（毫米）的平方 × 股数
如48股（每股电线直径0.2毫米）1.5平方的线：
0.7854 ×（0.2 × 0.2）× 48 = 1.5平方
电线平方数和电流的换算关系
2.5平方毫米铜电源线的清静载流量－－28A。。。。。
4平方毫米铜电源线的清静载流量－－35A。。。。。
6平方毫米铜电源线的清静载流量－－48A。。。。。
10平方毫米铜电源线的清静载流量－－65A。。。。。
16平方毫米铜电源线的清静载流量－－91A。。。。。
25平方毫米铜电源线的清静载流量－－120A。。。。。
若是是铝线，，，，，，线径要取铜线的1.5-2倍。。。。。
若是铜线电流小于28A，，，，，，按每平方毫米10A来取肯定清静。。。。。
若是铜线电流大于120A，，，，，，按每平方毫米5A来取。。。。。
